Todos nuestros productos estan fabricados estrictamente bajo estandares nacionales e internacionales.
Fabricación y Ventas de Soportes Eléctricos para Cables. Nosotros no creamos soluciones... ¡Desarollamos soluciones..!
Sómos la primera y única marca de charolas electricas 100% mexicana lider en la fabricación de Soportes Eléctricos de Aluminio.
Somos una empresa 100% Mexicana dedicada al campo de la ingeniería e industria
metal mecánica
y actualmente contamos con dos divisiones: Industria metal
mecánica de aluminio e
Ingeniería
y desarrollo de proyectos.
Todos los productos y servicios que ofrecemos al consumidor, deben cumplir con los estándares de calidad en el proceso de Fabricación.
Honestidad, Legalidad y Lealtad son las bases de nuestros principios básicos para establecer relaciones dentro y fuera de la organización.
Proveer sistemas de canalización de la más alta calidad, brindando la satisfacción, confianza y seguridad a nuestros clientes en el suministro de soluciones integrales de soporteria para la administración y distribución de cables eléctricos.
Alcanzar el liderazgo ofreciendo a nuestros clientes, a través de nuestras divisiones, los elementos, productos y materiales necesarios para el desarrollo de sus proyectos, con la certeza de que cumplen con los estándares de calidad.
Somos una empresa 100% mexicana, dedicada al campo de la ingeniería e industria metal mecanica, contamos con nuestra marca registrada, Lider en el mercado "Chalumex", ofreciendo servicios y productos con la certeza de cumplir los estándares de calidad.

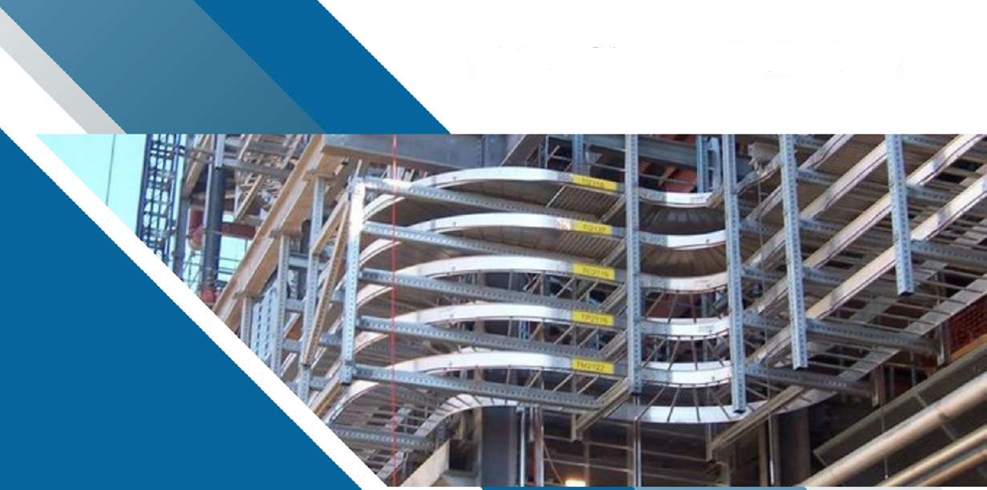

Ofrecemos charolas de aluminio tipo escalerilla CHALUMEX®, tanto para servicio normal como pesado. Contamos con opciones de fondo sólido liso y perforado, además de todos los accesorios necesarios como curvas, tee's y reducciones, en medidas estándar para soportería de cables. Realizamos entregas a domicilio en la Ciudad de México.
Abrir Catologo
Contamos con un equipo de ingenieros especializados en diseñar soluciones de canalización en áreas eléctricas y de telecomunicaciones. Desde arreglos de escalerilla en subestaciones eléctricas hasta sistemas de fibras ópticas, nuestro enfoque abarca diversas necesidades. Utilizamos tecnología 2D y 3D para simular con precisión los diseños y garantizar su efectividad.
Contactar
En CHALUMEX®, proporcionamos asesoramiento personalizado a nuestros clientes. Nuestra orientación abarca la selección de sistemas y accesorios adecuados, las mejores prácticas técnicas y consideraciones económicas en la infraestructura de canalización. Nuestro objetivo es ofrecer soluciones sólidas y eficientes para proyectos de diversa índole.
Enviar mensajeLas charolas portacables son dispositivos que se emplean en instalaciones
eléctricas para
contener a los conductores de manera que queden protegidos contra deterioro mecánico
y
contaminación, y que además protege a las instalaciones contra incendios
producidos,
por
ejemplo: por arcos eléctricos que se presentan en
condiciones de cortos circuitos.
Estas charolas están fabricadas en aluminio y presentan una estructura prefabricada en forma de escalerilla. Están compuestas por dos carriles laterales que se conectan mediante miembros transversales o peldaños. Este diseño proporciona una solución económica y muy común. Además, ofrece una óptima ventilación para el cableado.
Tramo Recto Pesado
| # | 6" | 9" | 12" | 18" |
|---|---|---|---|---|
| 4" | TRPE3AL144P06W04 | TRPE3AL144P09W04 | TRPE3AL144P12W04 | TRPE3AL144P12W04 |
| 6" | TRPE3AL144P06W06 | TRPE3AL144P09W06 | TRPE3AL144P12W06 | TRPE3AL144P18W06 |
| 9" | TRPE3AL144P06W09 | TRPE3AL144P09W09 | TRPE3AL144P12W09 | TRPE3AL144P18W09 |
| 12" | TRPE3AL144P06W12 | TRPE3AL144P09W12 | TRPE3AL144P12W12 | TRPE3AL144P18W12 |
| 16" | TRPE3AL144P06W16 | TRPE3AL144P09W16 | TRPE3AL144P12W16 | TRPE3AL144P18W16 |
| 18" | TRPE3AL144P06W18 | TRPE3AL144P09W18 | TRPE3AL144P12W18 | TRPE3AL144P18W18 |
| 20" | TRPE3AL144P06W20 | TRPE3AL144P09W20 | TRPE3AL144P12W20 | TRPE3AL144P18W20 |
| 24" | TRPE3AL144P06W24 | TRPE3AL144P09W24 | TRPE3AL144P12W24 | TRPE3AL144P18W24 |
| 30" | TRPE3AL144P06W30 | TRPE3AL144P09W30 | TRPE3AL144P12W30 | TRPE3AL144P18W30 |
| 36" | TRPE3AL144P06W36 | TRPE3AL144P09W36 | TRPE3AL144P12W36 | TRPE3AL144P18W36 |
|
Perfil “Z” de aluminio calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
||||
Tramo Recto Pesado
| # | 6" | 9" | 12" | 18" |
|---|---|---|---|---|
| 4" | TRLE3AL144P06W04 | TRLE3AL144P09W04 | TRLE3AL144P12W04 | TRLE3AL144P18W04 |
| 6" | TRLE3AL144P06W06 | TRLE3AL144P09W06 | TRLE3AL144P12W06 | TRLE3AL144P18W06 |
| 9" | TRLE3AL144P06W09 | TRLE3AL144P09W09 | TRLE3AL144P12W09 | TRLE3AL144P18W09 |
| 12" | TRLE3AL144P06W12 | TRLE3AL144P09W12 | TRLE3AL144P12W12 | TRLE3AL144P18W12 |
| 16" | TRLE3AL144P06W16 | TRLE3AL144P09W16 | TRLE3AL144P12W16 | TRLE3AL144P18W16 |
| 18" | TRLE3AL144P06W18 | TRLE3AL144P09W18 | TRLE3AL144P12W18 | TRLE3AL144P18W18 |
| 20" | TRLE3AL144P06W20 | TRLE3AL144P09W20 | TRLE3AL144P12W20 | TRLE3AL144P18W20 |
| 24" | TRLE3AL144P06W24 | TRLE3AL144P09W24 | TRLE3AL144P12W24 | TRLE3AL144P18W24 |
| 30" | TRLE3AL144P06W30 | TRLE3AL144P09W30 | TRLE3AL144P12W30 | TRLE3AL144P18W30 |
| 36" | TRLE3AL144P06W36 | TRLE3AL144P09W36 | TRLE3AL144P12W36 | TRLE3AL144P18W36 |
|
Perfil “Z” de aluminio calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
||||
(Tabla 1.3)
Curva Horizontal 45°
| # | 6" | 9" | 12" | 18" |
|---|---|---|---|---|
| 4" | CHE3A45R08W04 | CHE3A45R12W04 | CHE3A45R24W04 | CHE3A45R36W04 |
| 6" | CHE3A45R08W06 | CHE3A45R12W06 | CHE3A45R24W06 | CHE3A45R36W06 |
| 9" | CHE3A45R08W09 | CHE3A45R12W09 | CHE3A45R24W09 | CHE3A45R36W09 |
| 12" | CHE3A45R08W12 | CHE3A45R12W12 | CHE3A45R24W12 | CHE3A45R36W12 |
| 16" | CHE3A45R08W16 | CHE3A45R12W16 | CHE3A45R24W16 | CHE3A45R36W16 |
| 18" | CHE3A45R08W18 | CHE3A45R12W18 | CHE3A45R24W18 | CHE3A45R36W18 |
| 20" | CHE3A45R08W20 | CHE3A45R12W20 | CHE3A45R24W20 | CHE3A45R36W20 |
| 24" | CHE3A45R08W24 | CHE3A45R12W24 | CHE3A45R24W24 | CHE3A45R36W24 |
| 30" | CHE3A45R08W30 | CHE3A45R12W30 | CHE3A45R24W30 | CHE3A45R36W30 |
| 36" | CHE3A45R08W36 | CHE3A45R12W36 | CHE3A45R24W36 | CHE3A45R36W36 |
|
Perfil “Z” de aluminio calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
||||
(Tabla 1.4)

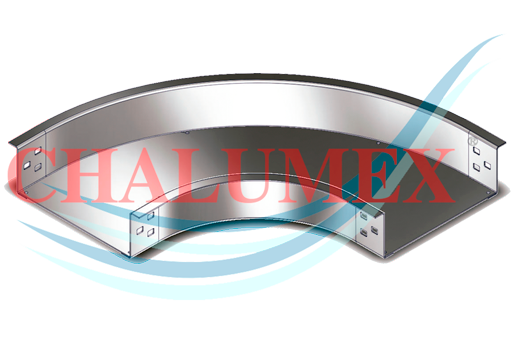

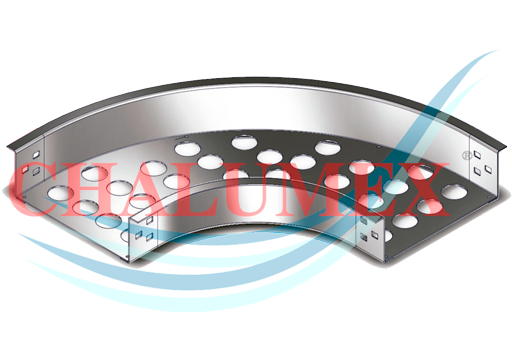

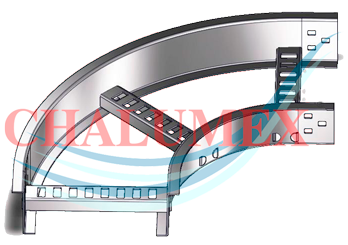

Curva Horizontal 90°
| # | 6" | 9" | 12" | 18" |
|---|---|---|---|---|
| 4" | CHE3A90R08W04 | CHE3A90R12W04 | CHE3A90R24W04 | CHE3A90R36W04 |
| 6¨ | CHE3A90R08W06 | CHE3A90R12W06 | CHE3A90R24W06 | CHE3A90R36W06 |
| 9" | CHE3A90R08W09 | CHE3A90R12W09 | CHE3A90R24W09 | CHE3A90R36W09 |
| 12" | CHE3A90R08W12 | CHE3A90R12W12 | CHE3A90R24W12 | CHE3A90R36W12 |
| 16" | CHE3A90R08W16 | CHE3A90R12W16 | CHE3A90R24W16 | CHE3A90R36W16 |
| 18" | CHE3A90R08W18 | CHE3A90R12W18 | CHE3A90R24W18 | CHE3A90R36W18 |
| 20" | CHE3A90R08W20 | CHE3A90R12W20 | CHE3A90R24W20 | CHE3A90R36W20 |
| 24" | CHE3A90R08W24 | CHE3A90R12W24 | CHE3A90R24W24 | CHE3A90R36W24 |
| 30" | CHE3A90R08W30 | CHE3A90R12W30 | CHE3A90R24W30 | CHE3A90R36W30 |
| 36" | CHE3A90R08W36 | CHE3A90R12W36 | CHE3A90R24W36 | CHE3A90R36W36 |
|
Perfil “Z” de aluminio calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
||||
(Tabla 1.5)

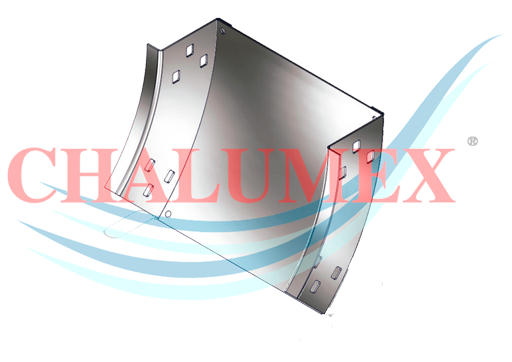

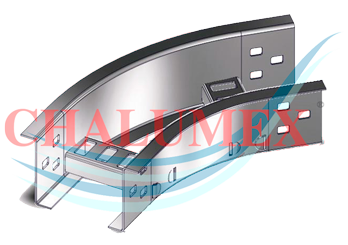

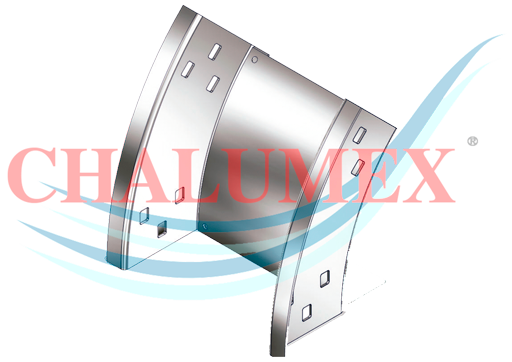

Curva Vertical Exterior 45°
| # | 6" | 9" | 12" | 18" |
|---|---|---|---|---|
| 4" | CVEE3A45R08W04 | CVEE3A45R12W04 | CVEE3A45R24W04 | CVEE3A45R36W04 |
| 6¨ | CVEE3A45R08W06 | CVEE3A45R12W06 | CVEE3A45R24W06 | CVEE3A45R36W06 |
| 9" | CVEE3A45R08W09 | CVEE3A45R12W09 | CVEE3A45R24W09 | CVEE3A45R36W09 |
| 12" | CVEE3A45R08W12 | CVEE3A45R12W12 | CVEE3A45R24W12 | CVEE3A45R36W12 |
| 16" | CVEE3A45R08W16 | CVEE3A45R12W16 | CVEE3A45R24W16 | CVEE3A45R36W16 |
| 18" | CVEE3A45R08W18 | CVEE3A45R12W18 | CVEE3A45R24W18 | CVEE3A45R36W18 |
| 20" | CVEE3A45R08W20 | CVEE3A45R12W20 | CVEE3A45R24W20 | CVEE3A45R36W20 |
| 24" | CVEE3A45R08W24 | CVEE3A45R12W24 | CVEE3A45R24W24 | CVEE3A45R36W24 |
| 30" | CVEE3A45R08W30 | CVEE3A45R12W30 | CVEE3A45R24W30 | CVEE3A45R36W30 |
| 36" | CVEE3A45R08W36 | CVEE3A45R12W36 | CVEE3A45R24W36 | CVEE3A45R36W36 |
|
Perfil “Z” de aluminio calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
||||
(Tabla 1.6)

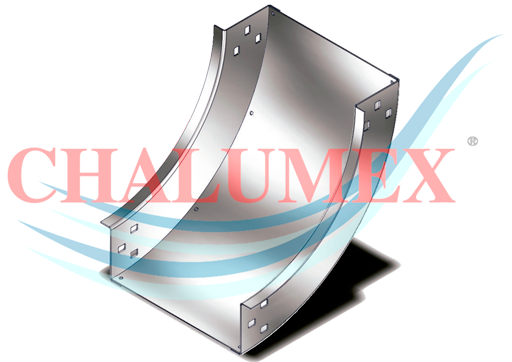

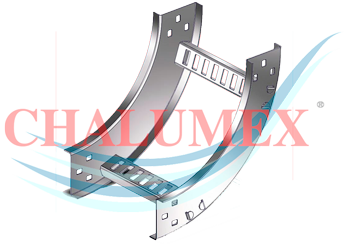

Curva Vertical Exterior 90°
| # | 6" | 9" | 12" | 18" | 4¨ | CVEE3A90R08W04 | CVEE3A90R12W04 | CVEE3A90R24W04 | CVEE3A90R36W04 |
|---|---|---|---|---|
| 6¨ | CVEE3A90R08W06 | CVEE3A90R12W06 | CVEE3A90R24W06 | CVEE3A90R36W06 |
| 9¨ | CVEE3A90R08W09 | CVEE3A90R12W09 | CVEE3A90R24W09 | CVEE3A90R36W09 |
| 12¨ | CVEE3A90R08W12 | CVEE3A90R12W12 | CVEE3A90R24W12 | CVEE3A90R24W12 |
| 16¨ | CVEE3A90R08W16 | CVEE3A90R12W16 | CVEE3A90R24W16 | CVEE3A90R36W16 |
| 18¨ | CVEE3A90R08W18 | CVEE3A90R12W18 | CVEE3A90R24W18 | CVEE3A90R36W18 |
| 20¨ | CVEE3A90R08W20 | CVEE3A90R12W20 | CVEE3A90R24W20 | CVEE3A90R36W20 |
| 24¨ | CVEE3A90R08W24 | CVEE3A90R12W24 | CVEE3A90R24W24 | CVEE3A90R36W24 |
| 30¨ | CVEE3A90R08W30 | CVEE3A90R12W30 | CVEE3A90R24W30 | CVEE3A90R36W30 |
| 36¨ | CVEE3A90R08W36 | CVEE3A90R12W36 | CVEE3A90R24W36 | CVEE3A90R36W36 |
|
Perfil “Z” de aluminio calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
||||
(Tabla 1.7)

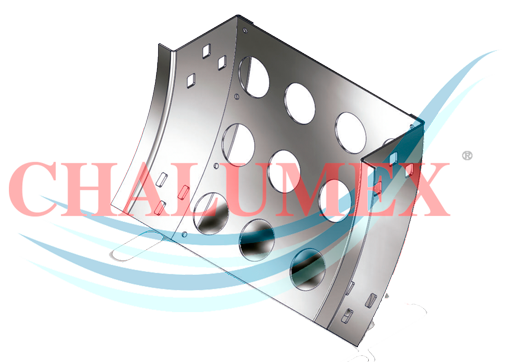

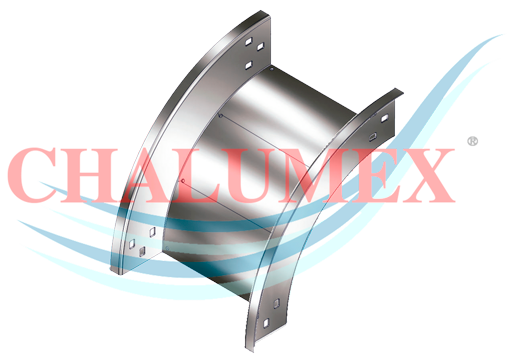

Curva Vertical Interior 45°
| # | 6" | 9" | 12" | 18" |
|---|---|---|---|---|
| 4¨ | CVIE3A45R08W04 | CVIE3A45R12W04 | CVIE3A45R24W04 | CVIE3A45R36W04 |
| 6¨ | CVIE3A45R08W06 | CVIE3A45R12W06 | CVIE3A45R24W06 | CVIE3A45R36W06 |
| 9¨ | CVIE3A45R08W09 | CVIE3A45R12W09 | CVIE3A45R24W09 | CVIE3A45R36W09 |
| 12¨ | CVIE3A45R08W12 | CVIE3A45R12W12 | CVIE3A45R24W12 | CVIE3A45R36W12 |
| 16¨ | CVIE3A45R08W16 | CVIE3A45R12W16 | CVIE3A45R24W16 | CVIE3A45R36W16 |
| 18¨ | CVIE3A45R08W18 | CVIE3A45R12W18 | CVIE3A45R24W18 | CVIE3A45R36W18 |
| 20¨ | CVIE3A45R08W20 | CVIE3A45R12W20 | CVIE3A45R24W20 | CVIE3A45R36W20 |
| 24¨ | CVIE3A45R08W24 | CVIE3A45R12W24 | CVIE3A45R24W24 | CVIE3A45R36W24 |
| 30¨ | CVIE3A45R08W30 | CVIE3A45R12W30 | CVIE3A45R24W30 | CVIE3A45R36W30 |
| 36¨ | CVIE3A45R08W36 | CVIE3A45R12W36 | CVIE3A45R24W36 | CVIE3A45R36W36 |
|
Perfil “Z” de aluminio calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
||||
(Tabla 1.8)
Curva Vertical Interior 90°
| # | 6" | 9" | 12" | 18" |
|---|---|---|---|---|
| 4¨ | CVIE3A90R08W04 | CVIE3A90R12W04 | CVIE3A90R24W04 | CVIE3A90R36W04 |
| 6¨ | CVIE3A90R08W06 | CVIE3A90R12W06 | CVIE3A90R24W06 | CVIE3A90R36W06 |
| 9¨ | CVIE3A90R08W09 | CVIE3A90R12W09 | CVIE3A90R24W09 | CVIE3A90R36W09 |
| 12¨ | CVIE3A90R08W12 | CVIE3A90R12W12 | CVIE3A90R24W12 | CVIE3A90R36W12 |
| 16¨ | CVIE3A90R08W16 | CVIE3A90R12W16 | CVIE3A90R24W16 | CVIE3A90R36W16 |
| 18¨ | CVIE3A90R08W18 | CVIE3A90R12W18 | CVIE3A90R24W18 | CVIE3A90R36W18 |
| 20¨ | CVIE3A90R08W20 | CVIE3A90R12W20 | CVIE3A90R24W20 | CVIE3A90R36W20 |
| 24¨ | CVIE3A90R08W24 | CVIE3A90R12W24 | CVIE3A90R24W24 | CVIE3A90R36W24 |
| 30¨ | CVIE3A90R08W30 | CVIE3A90R12W30 | CVIE3A90R24W30 | CVIE3A90R36W30 |
| 36¨ | CVIE3A90R08W36 | CVIE3A90R12W36 | CVIE3A90R24W36 | CVIE3A90R36W36 |
|
Perfil “Z” de aluminio calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
||||
(Tabla 1.9)

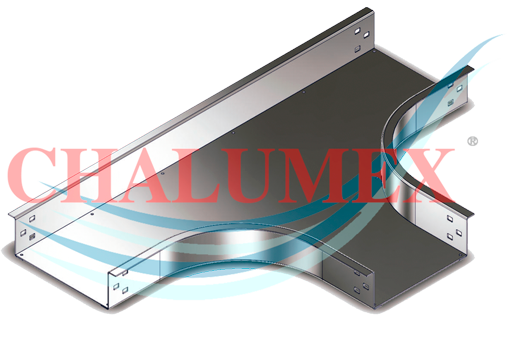

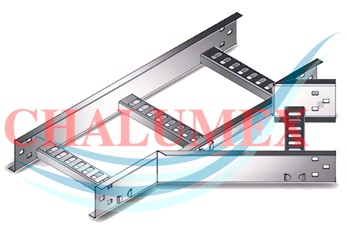

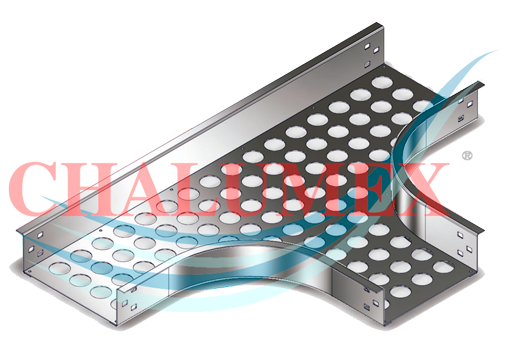

TEE Horizontal
| # | 6" | 9" | 12" | 18" |
|---|---|---|---|---|
| 4¨ | THE3AR08W04 | THE3AR12W04 | THE3AR24W04 | THE3AR36W04 |
| 6¨ | THE3AR08W06 | THE3AR12W06 | THE3AR24W06 | THE3AR36W06 |
| 9¨ | THE3AR08W09 | THE3AR12W09 | THE3AR24W09 | THE3AR36W09 |
| 12¨ | THE3AR08W12 | THE3AR12W12 | THE3AR24W12 | THE3AR36W12 |
| 16¨ | THE3AR08W16 | THE3AR12W16 | THE3AR24W16 | THE3AR36W16 |
| 18¨ | THE3AR08W18 | THE3AR12W18 | THE3AR24W18 | THE3AR36W18 |
| 20¨ | THE3AR08W20 | THE3AR12W20 | THE3AR24W20 | THE3AR36W20 |
| 24¨ | THE3AR08W24 | THE3AR12W24 | THE3AR24W24 | THE3AR36W24 |
| 30¨ | THE3AR08W30 | THE3AR12W30 | THE3AR24W30 | THE3AR36W30 |
| 36¨ | THE3AR08W36 | THE3AR12W36 | THE3AR24W36 | THE3AR36W36 |
|
Perfil “Z” de aluminio calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
||||
(Tabla 1.10)

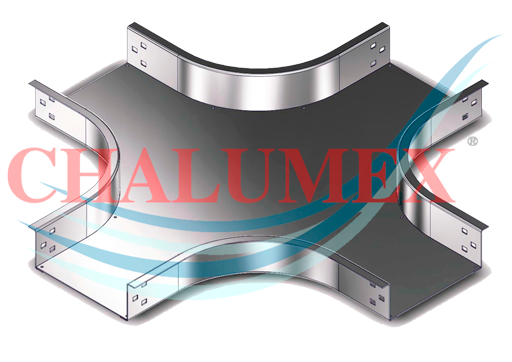

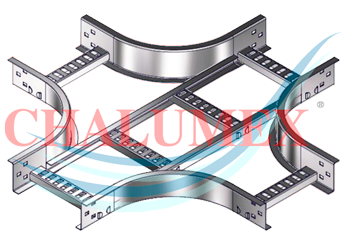

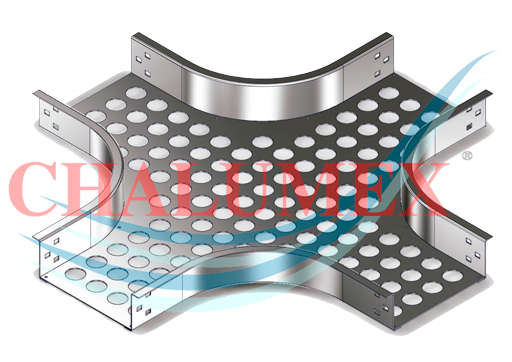

X Horizontal
| # | 6" | 9" | 12" | 18" |
|---|---|---|---|---|
| 4¨ | XHE3AR08W04 | XHE3AR12W04 | XHE3AR24W04 | XHE3AR36W04 |
| 6¨ | XHE3AR08W06 | XHE3AR12W06 | XHE3AR24W06 | XHE3AR36W06 |
| 9¨ | XHE3AR08W09 | XHE3AR12W09 | XHE3AR24W09 | XHE3AR36W09 |
| 12¨ | XHE3AR08W12 | XHE3AR12W12 | XHE3AR24W12 | XHE3AR36W12 |
| 16¨ | XHE3AR08W16 | XHE3AR12W16 | XHE3AR24W16 | XHE3AR36W16 |
| 18¨ | XHE3AR08W18 | XHE3AR12W18 | XHE3AR24W18 | XHE3AR36W18 |
| 20¨ | XHE3AR08W20 | XHE3AR12W20 | XHE3AR24W20 | XHE3AR36W20 |
| 24¨ | XHE3AR08W24 | XHE3AR12W24 | XHE3AR24W24 | XHE3AR36W24 |
| 30¨ | XHE3AR08W30 | XHE3AR12W30 | XHE3AR24W30 | XHE3AR36W30 |
| 36¨ | XHE3AR08W36 | XHE3AR12W36 | XHE3AR24W36 | XHE3AR36W36 |
|
Perfil “Z” de aluminio calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
||||
(Tabla 1.11)

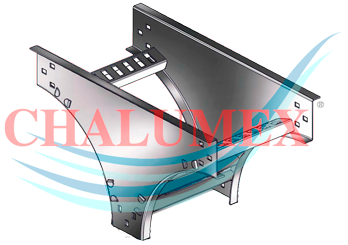

TEE Vertical
| # | 6" | 9" | 12" | 18" |
|---|---|---|---|---|
| 4¨ | TVE3AR08W04 | TVE3AR12W04 | TVE3AR24W04 | TVE3AR36W04 |
| 6¨ | TVE3AR08W06 | TVE3AR12W06 | TVE3AR24W06 | TVE3AR36W06 |
| 9¨ | TVE3AR08W09 | TVE3AR12W09 | TVE3AR24W09 | TVE3AR36W09 |
| 12¨ | TVE3AR08W12 | TVE3AR12W12 | TVE3AR24W12 | TVE3AR36W12 |
| 16¨ | TVE3AR08W16 | TVE3AR12W16 | TVE3AR24W16 | TVE3AR36W16 |
| 18¨ | TVE3AR08W18 | TVE3AR12W18 | TVE3AR24W18 | TVE3AR36W18 |
| 20¨ | TVE3AR08W20 | TVE3AR12W20 | TVE3AR24W20 | TVE3AR36W20 |
| 24¨ | TVE3AR08W24 | TVE3AR12W24 | TVE3AR24W24 | TVE3AR36W24 |
| 30¨ | TVE3AR08W30 | TVE3AR12W30 | TVE3AR24W30 | TVE3AR36W30 |
| 36¨ | TVE3AR08W36 | TVE3AR12W36 | TVE3AR24W36 | TVE3AR36W36 |
|
Perfil “Z” de aluminio calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
||||
(Tabla 1.12)
X Vertical
| # | 6" | 9" | 12" | 18" |
|---|---|---|---|---|
| 4¨ | XVE3AR08W04 | XVE3AR12W04 | XVE3AR24W04 | XVE3AR36W04 |
| 6¨ | XVE3AR08W06 | XVE3AR12W06 | XVE3AR24W06 | XVE3AR36W06 |
| 9¨ | XVE3AR08W09 | XVE3AR12W09 | XVE3AR24W09 | XVE3AR36W09 |
| 12¨ | XVE3AR08W12 | XVE3AR12W12 | XVE3AR24W12 | XVE3AR36W12 |
| 16¨ | XVE3AR08W16 | XVE3AR12W16 | XVE3AR24W16 | XVE3AR36W16 |
| 18¨ | XVE3AR08W18 | XVE3AR12W18 | XVE3AR24W18 | XVE3AR36W18 |
| 20¨ | XVE3AR08W20 | XVE3AR12W20 | XVE3AR24W20 | XVE3AR36W20 |
| 24¨ | XVE3AR08W24 | XVE3AR12W24 | XVE3AR24W24 | XVE3AR36W24 |
| 30¨ | XVE3AR08W30 | XVE3AR12W30 | XVE3AR24W30 | XVE3AR36W30 |
| 36¨ | XVE3AR08W36 | XVE3AR12W36 | XVE3AR24W36 | XVE3AR36W36 |
|
Perfil “Z” de aluminio calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
||||
(Tabla 1.13)

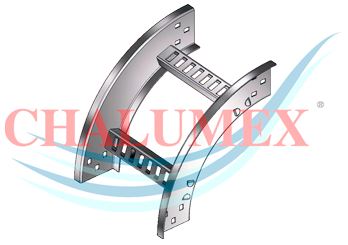

Curva Vertical con Gancho
| # | 6" | 9" | 12" | 18" |
|---|---|---|---|---|
| 4¨ | CVGE3AR08W04 | CVGE3AR12W04 | CVGE3AR24W04 | CVGE3AR36W04 |
| 6¨ | CVGE3AR08W06 | CVGE3AR12W06 | CVGE3AR24W06 | CVGE3AR36W06 |
| 9¨ | CVGE3AR08W09 | CVGE3AR12W09 | CVGE3AR24W09 | CVGE3AR36W09 |
| 12¨ | CVGE3AR08W12 | CVGE3AR12W12 | CVGE3AR24W12 | CVGE3AR36W12 |
| 16¨ | CVGE3AR08W16 | CVGE3AR12W16 | CVGE3AR24W16 | CVGE3AR36W16 |
| 18¨ | CVGE3AR08W18 | CVGE3AR12W18 | CVGE3AR24W18 | CVGE3AR36W18 |
| 20¨ | CVGE3AR08W20 | CVGE3AR12W20 | CVGE3AR24W20 | CVGE3AR36W20 |
| 24¨ | CVGE3AR08W24 | CVGE3AR12W24 | CVGE3AR24W24 | CVGE3AR36W24 |
| 30¨ | CVGE3AR08W30 | CVGE3AR12W30 | CVGE3AR24W30 | CVGE3AR36W30 |
| 36¨ | CVGE3AR08W36 | CVGE3AR12W36 | CVGE3AR24W36 | CVGE3AR36W36 |
|
Perfil “Z” de aluminio calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
||||
(Tabla 1.14)
Derivación Horizontal 45°
| 4" | 6" | 9" | 12" | 16" | 18" | 20" | 24" | 30" | 36" |
|---|---|---|---|---|---|---|---|---|---|
| DHE3A45W04 | DHE3A45W06 | DHE3A45W09 | DHE3A45W12 | DHE3A45W16 | DHE3A45W18 | DHE3A45W20 | DHE3A45W24 | DHE3A45W30 | DHE3A45W36 |
|
Perfil “Z” de aluminio calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
|||||||||
(Tabla 1.15)
Reducción Recta
| # | 4" | 6" | 9" | 12" | 16" | 18" | 20" | 24" | 30" |
|---|---|---|---|---|---|---|---|---|---|
| 6¨ | RRE3AW06W04 | ||||||||
| 9¨ | RRE3AW09W04 | RRE3AW09W06 | |||||||
| 12¨ | RRE3AW12W04 | RRE3AW12W06 | RRE3AW12W09 | ||||||
| 16¨ | RRE3AW16W04 | RRE3AW16W06 | RRE3AW16W09 | RRE3AW16W12 | |||||
| 18¨ | RRE3AW18W04 | RRE3AW18W06 | RRE3AW18W09 | RRE3AW18W12 | RRE3AW18W16 | ||||
| 20¨ | RRE3AW20W04 | RRE3AW20W06 | RRE3AW20W09 | RRE3AW20W12 | RRE3AW20W16 | RRE3AW20W18 | |||
| 24¨ | RRE3AW24W04 | RRE3AW24W06 | RRE3AW24W09 | RRE3AW24W12 | RRE3AW24W16 | RRE3AW24W18 | RRE3AW24W20 | ||
| 30¨ | RRE3AW30W04 | RRE3AW30W06 | RRE3AW30W09 | RRE3AW30W12 | RRE3AW30W16 | RRE3AW30W18 | RRE3AW30W20 | RRE3AW30W24 | |
| 36¨ | RRE3AW36W04 | RRE3AW36W06 | RRE3AW36W09 | RRE3AW36W12 | RRE3AW36W16 | RRE3AW36W18 | RRE3AW36W20 | RRE3AW36W24 | RRE3AW36W30 |
|
Perfil “Z” de aluminio calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
|||||||||
(Tabla 1.16)
Reducción Derecha
| # | 4" | 6" | 9" | 12" | 16" | 18" | 20" | 24" | 30" |
|---|---|---|---|---|---|---|---|---|---|
| 6¨ | RDE3AW06W04 | ||||||||
| 9¨ | RDE3AW09W04 | RDE3AW09W06 | |||||||
| 12¨ | RDE3AW12W04 | RDE3AW12W06 | RDE3AW12W09 | ||||||
| 16¨ | RDE3AW16W04 | RDE3AW16W06 | RDE3AW16W09 | RDE3AW16W12 | |||||
| 18¨ | RDE3AW18W04 | RDE3AW18W06 | RDE3AW18W09 | RDE3AW18W12 | RDE3AW18W16 | ||||
| 20¨ | RDE3AW20W04 | RDE3AW20W06 | RDE3AW20W09 | RDE3AW20W12 | RDE3AW20W16 | RDE3AW20W18 | |||
| 24¨ | RDE3AW24W04 | RDE3AW24W06 | RDE3AW24W09 | RDE3AW24W12 | RDE3AW24W16 | RDE3AW24W18 | RDE3AW24W20 | ||
| 30¨ | RDE3AW30W04 | RDE3AW30W06 | RDE3AW30W09 | RDE3AW30W12 | RDE3AW30W16 | RDE3AW30W18 | RDE3AW30W20 | RDE3AW30W24 | |
| 36¨ | RDE3AW36W04 | RDE3AW36W06 | RDE3AW36W09 | RDE3AW36W12 | RDE3AW36W16 | RDE3AW36W18 | RDE3AW36W20 | RDE3AW36W24 | RDE3AW36W30 |
|
Perfil “Z” de aluminio calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
|||||||||
(Tabla 1.17)
Reducción Izquierda
| # | 4" | 6" | 9" | 12" | 16" | 18" | 20" | 24" | 30" |
|---|---|---|---|---|---|---|---|---|---|
| 6¨ | RIE3AW06W04 | ||||||||
| 9¨ | RIE3AW09W04 | RIE3AW09W06 | |||||||
| 12¨ | RIE3AW12W04 | RIE3AW12W06 | RIE3AW12W09 | ||||||
| 16¨ | RIE3AW16W04 | RIE3AW16W06 | RIE3AW16W09 | RIE3AW16W12 | |||||
| 18¨ | RIE3AW18W04 | RIE3AW18W06 | RIE3AW18W09 | RIE3AW18W12 | RIE3AW18W16 | ||||
| 20¨ | RIE3AW20W04 | RIE3AW20W06 | RIE3AW20W09 | RIE3AW20W12 | RIE3AW20W16 | RIE3AW20W18 | |||
| 24¨ | RIE3AW24W04 | RIE3AW24W06 | RIE3AW24W09 | RIE3AW24W12 | RIE3AW24W16 | RIE3AW24W18 | RIE3AW24W20 | ||
| 30¨ | RIE3AW30W04 | RIE3AW30W06 | RIE3AW30W09 | RIE3AW30W12 | RIE3AW30W16 | RIE3AW30W18 | RIE3AW30W20 | RIE3AW30W24 | |
| 36¨ | RIE3AW36W04 | RIE3AW36W06 | RIE3AW36W09 | RIE3AW36W12 | RIE3AW36W16 | RIE3AW36W18 | RIE3AW36W20 | RIE3AW36W24 | RIE3AW36W30 |
|
Perfil “Z” de aluminio calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
|||||||||
(Tabla 1.18)
Curva Ajustable Angulo de 0° A 90°
| 4" | 6" | 9" | 12" | 16" | 18" | 20" | 24" | 30" | 36" |
|---|---|---|---|---|---|---|---|---|---|
| CAE3AW04 | CAE3AW06 | CAE3AW09 | CAE3AW12 | CAE3AW16 | CAE3AW18 | CAE3AW20 | CAE3AW24 | CAE3AW30 | CAE3AW36 |
|
Perfil “Z” de aluminio calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
|||||||||
Diseñadas con énfasis en seguridad, estas charolas presentan una estructura prefabricada con un fondo sólido y sin aberturas en la superficie de apoyo del cable. Esta característica elimina por completo cualquier riesgo de caídas de cables y proporciona la más alta protección para los cables sensibles. Ideal para entornos donde la seguridad y la integridad del cableado son prioritarias.
(Tabla 2.1)
Tramo Fondo Liso
| 4" | 6" | 9" | 12" | 16" | 18" | 20" | 24" | 30" | 36" |
|---|---|---|---|---|---|---|---|---|---|
| TRFL3AL120W04 | TRFL3AL120W06 | TRFL3AL120W09 | TRFL3AL120W12 | TRFL3AL120W16 | TRFL3AL120W18 | TRFL3AL120W20 | TRFL3AL120W24 | TRFL3AL120W30 | TRFL3AL120W36 |
| Material Aluminio calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
|||||||||
(Tabla 2.2)
Curva Horizontal 45°
| # | 6" | 9" | 12" | 18" |
|---|---|---|---|---|
| 4¨ | CHFL3A45R08W04 | CHFL3A45R12W04 | CHFL3A45R24W04 | CHFL3A45R36W04 |
| 6¨ | CHFL3A45R08W06 | CHFL3A45R12W06 | CHFL3A45R24W06 | CHFL3A45R36W06 |
| 9¨ | CHFL3A45R08W09 | CHFL3A45R12W09 | CHFL3A45R24W09 | CHFL3A45R36W09 |
| 12¨ | CHFL3A45R08W12 | CHFL3A45R12W12 | CHFL3A45R24W12 | CHFL3A45R36W12 |
| 16¨ | CHFL3A45R08W16 | CHFL3A45R12W16 | CHFL3A45R24W16 | CHFL3A45R36W16 |
| 18¨ | CHFL3A45R08W18 | CHFL3A45R12W18 | CHFL3A45R24W18 | CHFL3A45R36W18 |
| 20¨ | CHFL3A45R08W20 | CHFL3A45R12W20 | CHFL3A45R24W20 | CHFL3A45R36W20 |
| 24¨ | CHFL3A45R08W24 | CHFL3A45R12W24 | CHFL3A45R24W24 | CHFL3A45R36W24 |
| 30¨ | CHFL3A45R08W30 | CHFL3A45R12W30 | CHFL3A45R24W30 | CHFL3A45R36W30 |
| 36¨ | CHFL3A45R08W36 | CHFL3A45R12W36 | CHFL3A45R24W36 | CHFL3A45R36W36 |
| Sección C o Perfil “Z” (Ver tabla 1.3) de aluminio calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
||||
(Tabla 2.3)
Curva Horizontal 90°
| # | 8" | 12" | 24" | 36" |
|---|---|---|---|---|
| 4¨ | CHFL3A90R08W04 | CHFL3A90R12W04 | CHFL3A90R24W04 | CHFL3A90R36W04 |
| 6¨ | CHFL3A90R08W06 | CHFL3A90R12W06 | CHFL3A90R24W06 | CHFL3A90R36W06 |
| 9¨ | CHFL3A90R08W09 | CHFL3A90R12W09 | CHFL3A90R24W09 | CHFL3A90R36W09 |
| 12¨ | CHFL3A90R08W12 | CHFL3A90R12W12 | CHFL3A90R24W12 | CHFL3A90R36W12 |
| 16¨ | CHFL3A90R08W16 | CHFL3A90R12W16 | CHFL3A90R24W16 | CHFL3A90R36W16 |
| 18¨ | CHFL3A90R08W18 | CHFL3A90R12W18 | CHFL3A90R24W18 | CHFL3A90R36W18 |
| 20¨ | CHFL3A90R08W20 | CHFL3A90R12W20 | CHFL3A90R24W20 | CHFL3A90R36W20 |
| 24¨ | CHFL3A90R08W24 | CHFL3A90R12W24 | CHFL3A90R24W24 | CHFL3A90R36W24 |
| 30¨ | CHFL3A90R08W30 | CHFL3A90R12W30 | CHFL3A90R24W30 | CHFL3A90R36W30 |
| 36¨ | CHFL3A90R08W36 | CHFL3A90R12W36 | CHFL3A90R24W36 | CHFL3A90R36W36 |
| Sección C o Perfil “Z” (Ver Sección C o Perfil “Z” (Ver tabla 1.4) de aluminio calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
||||
(Tabla 2.4)
Curva Vertical Exterior 45°
| # | 8" | 12" | 24" | 36" |
|---|---|---|---|---|
| 4¨ | CVEFL3A45R08W04 | CVEFL3A45R12W04 | CVEFL3A45R24W04 | CVEFL3A45R36W04 |
| 6¨ | CVEFL3A45R08W06 | CVEFL3A45R12W06 | CVEFL3A45R24W06 | CVEFL3A45R36W06 |
| 9¨ | CVEFL3A45R08W09 | CVEFL3A45R12W09 | CVEFL3A45R24W09 | CVEFL3A45R36W09 |
| 12¨ | CVEFL3A45R08W12 | CVEFL3A45R12W12 | CVEFL3A45R24W12 | CVEFL3A45R36W12 |
| 16¨ | CVEFL3A45R08W16 | CVEFL3A45R12W16 | CVEFL3A45R24W16 | CVEFL3A45R36W16 |
| 18¨ | CVEFL3A45R08W18 | CVEFL3A45R12W18 | CVEFL3A45R24W18 | CVEFL3A45R36W18 |
| 20¨ | CVEFL3A45R08W20 | CVEFL3A45R12W20 | CVEFL3A45R24W20 | CVEFL3A45R36W20 |
| 24¨ | CVEFL3A45R08W24 | CVEFL3A45R12W24 | CVEFL3A45R24W24 | CVEFL3A45R36W24 |
| 30¨ | CVEFL3A45R08W30 | CVEFL3A45R12W30 | CVEFL3A45R24W30 | CVEFL3A45R36W30 |
| 36¨ | CVEFL3A45R08W36 | CVEFL3A45R12W36 | CVEFL3A45R24W36 | CVEFL3A45R36W36 |
| Sección C o Perfil “Z” (Ver Sección C o Perfil “Z” (Ver tabla 1.5) Lamina calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
||||
(Tabla 2.5)
Curva Vertical Exterior 90°
| # | 8" | 12" | 24" | 36" |
|---|---|---|---|---|
| 4¨ | CVEFL3A90R08W04 | CVEFL3A90R12W04 | CVEFL3A90R24W04 | CVEFL3A90R36W04 |
| 6¨ | CVEFL3A90R08W06 | CVEFL3A90R12W06 | CVEFL3A90R24W06 | CVEFL3A90R36W06 |
| 9¨ | CVEFL3A90R08W09 | CVEFL3A90R12W09 | CVEFL3A90R24W09 | CVEFL3A90R36W09 |
| 12¨ | CVEFL3A90R08W12 | CVEFL3A90R12W12 | CVEFL3A90R24W12 | CVEFL3A90R36W12 |
| 16¨ | CVEFL3A90R08W16 | CVEFL3A90R12W16 | CVEFL3A90R24W16 | CVEFL3A90R36W16 |
| 18¨ | CVEFL3A90R08W18 | CVEFL3A90R12W18 | CVEFL3A90R24W18 | CVEFL3A90R36W18 |
| 20¨ | CVEFL3A90R08W20 | CVEFL3A90R12W20 | CVEFL3A90R24W20 | CVEFL3A90R36W20 |
| 24¨ | CVEFL3A90R08W24 | CVEFL3A90R12W24 | CVEFL3A90R24W24 | CVEFL3A90R36W24 |
| 30¨ | CVEFL3A90R08W30 | CVEFL3A90R12W30 | CVEFL3A90R24W30 | CVEFL3A90R36W30 |
| 36¨ | CVEFL3A90R08W36 | CVEFL3A90R12W36 | CVEFL3A90R24W36 | CVEFL3A90R36W36 |
| Sección C o Perfil “Z” (Ver Sección C o Perfil “Z” (Ver tabla 1.6) aluminio calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
||||
(Tabla 2.6)
Curva Vertical Interior 45°
| # | 8" | 12" | 24" | 36" |
|---|---|---|---|---|
| 4¨ | CVIFL3A45R08W04 | CVIFL3A45R12W04 | CVIFL3A45R24W04 | CVIFL3A45R36W04 |
| 6¨ | CVIFL3A45R08W06 | CVIFL3A45R12W06 | CVIFL3A45R24W06 | CVIFL3A45R36W06 |
| 9¨ | CVIFL3A45R08W09 | CVIFL3A45R12W09 | CVIFL3A45R24W09 | CVIFL3A45R36W09 |
| 12¨ | CVIFL3A45R08W12 | CVIFL3A45R12W12 | CVIFL3A45R24W12 | CVIFL3A45R36W12 |
| 16¨ | CVIFL3A45R08W16 | CVIFL3A45R12W16 | CVIFL3A45R24W16 | CVIFL3A45R36W16 |
| 18¨ | CVIFL3A45R08W18 | CVIFL3A45R12W18 | CVIFL3A45R24W18 | CVIFL3A45R36W18 |
| 20¨ | CVIFL3A45R08W20 | CVIFL3A45R12W20 | CVIFL3A45R24W20 | CVIFL3A45R36W20 |
| 24¨ | CVIFL3A45R08W24 | CVIFL3A45R12W24 | CVIFL3A45R24W24 | CVIFL3A45R36W24 |
| 30¨ | CVIFL3A45R08W30 | CVIFL3A45R12W30 | CVIFL3A45R24W30 | CVIFL3A45R36W30 |
| 36¨ | CVIFL3A45R08W36 | CVIFL3A45R12W36 | CVIFL3A45R24W36 | CVIFL3A45R36W36 |
| Sección C o Perfil “Z” (Ver Sección C o Perfil “Z” (Ver tabla 1.7) aluminio calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
||||
(Tabla 2.7)
Curva Vertical Interior 90°
| # | 8" | 12" | 24" | 36" |
|---|---|---|---|---|
| 4¨ | CVIFL3A90R08W04 | CVIFL3A90R12W04 | CVIFL3A90R24W04 | CVIFL3A90R36W04 |
| 6¨ | CVIFL3A90R08W06 | CVIFL3A90R12W06 | CVIFL3A90R24W06 | CVIFL3A90R36W06 |
| 9¨ | CVIFL3A90R08W09 | CVIFL3A90R12W09 | CVIFL3A90R24W09 | CVIFL3A90R36W09 |
| 12¨ | CVIFL3A90R08W12 | CVIFL3A90R12W12 | CVIFL3A90R24W12 | CVIFL3A90R36W12 |
| 16¨ | CVIFL3A90R08W16 | CVIFL3A90R12W16 | CVIFL3A90R24W16 | CVIFL3A90R36W16 |
| 18¨ | CVIFL3A90R08W18 | CVIFL3A90R12W18 | CVIFL3A90R24W18 | CVIFL3A90R36W18 |
| 20¨ | CVIFL3A90R08W20 | CVIFL3A90R12W20 | CVIFL3A90R24W20 | CVIFL3A90R36W20 |
| 24¨ | CVIFL3A90R08W24 | CVIFL3A90R12W24 | CVIFL3A90R24W24 | CVIFL3A90R36W24 |
| 30¨ | CVIFL3A90R08W30 | CVIFL3A90R12W30 | CVIFL3A90R24W30 | CVIFL3A90R36W30 |
| 36¨ | CVIFL3A90R08W36 | CVIFL3A90R12W36 | CVIFL3A90R24W36 | CVIFL3A90R36W36 |
| Sección C o Perfil “Z” (Ver Sección C o Perfil “Z” (Ver tabla 1.8) aluminio calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
||||
(Tabla 2.8)
TEE Horizontal
| # | 8" | 12" | 24" | 36" |
|---|---|---|---|---|
| 4¨ | THFL3AR08W04 | THFL3AR12W04 | THFL3AR24W04 | THFL3AR36W04 |
| 6¨ | THFL3AR08W06 | THFL3AR12W06 | THFL3AR24W06 | THFL3AR36W06 |
| 9¨ | THFL3AR08W09 | THFL3AR12W09 | THFL3AR24W09 | THFL3AR36W09 |
| 12¨ | THFL3AR08W12 | THFL3AR12W12 | THFL3AR24W12 | THFL3AR36W12 |
| 16¨ | THFL3AR08W16 | THFL3AR12W16 | THFL3AR24W16 | THFL3AR36W16 |
| 18¨ | THFL3AR08W18 | THFL3AR12W18 | THFL3AR24W18 | THFL3AR36W18 |
| 20¨ | THFL3AR08W20 | THFL3AR12W20 | THFL3AR24W20 | THFL3AR36W20 |
| 24¨ | THFL3AR08W24 | THFL3AR12W24 | THFL3AR24W24 | THFL3AR36W24 |
| 30¨ | THFL3AR08W30 | THFL3AR12W30 | THFL3AR24W30 | THFL3AR36W30 |
| 36¨ | THFL3AR08W36 | THFL3AR12W36 | THFL3AR24W36 | THFL3AR36W36 |
| Sección C o Perfil “Z” (Ver Sección C o Perfil “Z” (Ver tabla 1.9) aluminio calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
||||
(Tabla 2.9)
X Horizontal
| # | 8" | 12" | 24" | 36" |
|---|---|---|---|---|
| 4¨ | XHFL3AR08W04 | XHFL3AR12W04 | XHFL3AR24W04 | XHFL3AR36W04 |
| 6¨ | XHFL3AR08W06 | XHFL3AR12W06 | XHFL3AR24W06 | XHFL3AR36W06 |
| 9¨ | XHFL3AR08W09 | XHFL3AR12W09 | XHFL3AR24W09 | XHFL3AR36W09 |
| 12¨ | XHFL3AR08W12 | XHFL3AR12W12 | XHFL3AR24W12 | XHFL3AR36W12 |
| 16¨ | XHFL3AR08W16 | XHFL3AR12W16 | XHFL3AR24W16 | XHFL3AR36W16 |
| 18¨ | XHFL3AR08W18 | XHFL3AR12W18 | XHFL3AR24W18 | XHFL3AR36W18 |
| 20¨ | XHFL3AR08W20 | XHFL3AR12W20 | XHFL3AR24W20 | XHFL3AR36W20 |
| 24¨ | XHFL3AR08W24 | XHFL3AR12W24 | XHFL3AR24W24 | XHFL3AR36W24 |
| 30¨ | XHFL3AR08W30 | XHFL3AR12W30 | XHFL3AR24W30 | XHFL3AR36W30 |
| 36¨ | XHFL3AR08W36 | XHFL3AR12W36 | XHFL3AR24W36 | XHFL3AR36W36 |
| Sección C o Perfil “Z” (Ver tabla 1.10) aluminio calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
||||
(Tabla 2.10)
TEE Vertical
| # | 8" | 12" | 24" | 36" |
|---|---|---|---|---|
| 4¨ | TVFL3AR08W04 | TVFL3AR12W04 | TVFL3AR24W04 | TVFL3AR36W04 |
| 6¨ | TVFL3AR08W06 | TVFL3AR12W06 | TVFL3AR24W06 | TVFL3AR36W06 |
| 9¨ | TVFL3AR08W09 | TVFL3AR12W09 | TVFL3AR24W09 | TVFL3AR36W09 |
| 12¨ | TVFL3AR08W12 | TVFL3AR12W12 | TVFL3AR24W12 | TVFL3AR36W12 |
| 16¨ | TVFL3AR08W16 | TVFL3AR12W16 | TVFL3AR24W16 | TVFL3AR36W16 |
| 18¨ | TVFL3AR08W18 | TVFL3AR12W18 | TVFL3AR24W18 | TVFL3AR36W18 |
| 20¨ | TVFL3AR08W20 | TVFL3AR12W20 | TVFL3AR24W20 | TVFL3AR36W20 |
| 24¨ | TVFL3AR08W24 | TVFL3AR12W24 | TVFL3AR24W24 | TVFL3AR36W24 |
| 30¨ | TVFL3AR08W30 | TVFL3AR12W30 | TVFL3AR24W30 | TVFL3AR36W30 |
| 36¨ | TVFL3AR08W36 | TVFL3AR12W36 | TVFL3AR24W36 | TVFL3AR36W36 |
| Sección C o Perfil “Z” (Ver tabla 1.11) aluminio calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
||||
(Tabla 2.11)
Reducción Recta
| # | 4" | 6" | 9" | 12" | 16" | 18" | 20" | 24" | 30" |
|---|---|---|---|---|---|---|---|---|---|
| 6¨ | RRFL3AW06W04 | ||||||||
| 9¨ | RRFL3AW09W04 | RRFL3AW09W06 | |||||||
| 12¨ | RRFL3AW12W04 | RRFL3AW12W06 | RRFL3AW12W09 | ||||||
| 16¨ | RRFL3AW16W04 | RRFL3AW16W06 | RRFL3AW16W09 | RRFL3AW16W12 | |||||
| 18¨ | RRFL3AW18W04 | RRFL3AW18W06 | RRFL3AW18W09 | RRFL3AW18W12 | RRFL3AW18W16 | ||||
| 20¨ | RRFL3AW20W04 | RRFL3AW20W06 | RRFL3AW20W09 | RRFL3AW20W12 | RRFL3AW20W16 | RRFL3AW20W18 | |||
| 24¨ | RRFL3AW24W04 | RRFL3AW24W06 | RRFL3AW24W09 | RRFL3AW24W12 | RRFL3AW24W16 | RRFL3AW24W18 | RRFL3AW24W20 | ||
| 30¨ | RRFL3AW30W04 | RRFL3AW30W06 | RRFL3AW30W09 | RRFL3AW30W12 | RRFL3AW30W16 | RRFL3AW30W18 | RRFL3AW30W20 | RRFL3AW30W24 | |
| 36¨ | RRFL3AW36W04 | RRFL3AW36W06 | RRFL3AW36W09 | RRFL3AW36W12 | RRFL3AW36W16 | RRFL3AW36W18 | RRFL3AW36W20 | RRFL3AW36W24 | RRFL3AW36W30 |
| Sección C o Perfil “Z” (Ver tabla 1.14) aluminio calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
|||||||||
(Tabla 2.12)
Reducción Derecha
| # | 4" | 6" | 9" | 12" | 16" | 18" | 20" | 24" | 30" |
|---|---|---|---|---|---|---|---|---|---|
| 6¨ | RDFL3AW06W04 | ||||||||
| 9¨ | RDFL3AW09W04 | RDFL3AW09W06 | |||||||
| 12¨ | RDFL3AW12W04 | RDFL3AW12W06 | RDFL3AW12W09 | ||||||
| 16¨ | RDFL3AW16W04 | RDFL3AW16W06 | RDFL3AW16W09 | RDFL3AW16W12 | |||||
| 18¨ | RDFL3AW18W04 | RDFL3AW18W06 | RDFL3AW18W09 | RDFL3AW18W12 | RDFL3AW18W16 | ||||
| 20¨ | RDFL3AW20W04 | RDFL3AW20W06 | RDFL3AW20W09 | RDFL3AW20W12 | RDFL3AW20W16 | RDFL3AW20W18 | |||
| 24¨ | RDFL3AW24W04 | RDFL3AW24W06 | RDFL3AW24W09 | RDFL3AW24W12 | RDFL3AW24W16 | RDFL3AW24W18 | RDFL3AW24W20 | ||
| 30¨ | RDFL3AW30W04 | RDFL3AW30W06 | RDFL3AW30W09 | RDFL3AW30W12 | RDFL3AW30W16 | RDFL3AW30W18 | RDFL3AW30W20 | RDFL3AW30W24 | |
| 36¨ | RDFL3AW36W04 | RDFL3AW36W06 | RDFL3AW36W09 | RDFL3AW36W12 | RDFL3AW36W16 | RDFL3AW36W18 | RDFL3AW36W20 | RDFL3AW36W24 | RDFL3AW36W30 |
|
Sección C o Perfil “Z” (Ver tabla 1.16) aluminio calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
|||||||||
(Tabla 2.13)
Reducción Izquierda
| # | 4" | 6" | 9" | 12" | 16" | 18" | 20" | 24" | 30" |
|---|---|---|---|---|---|---|---|---|---|
| 6¨ | RIFL3AW06W04 | ||||||||
| 9¨ | RIFL3AW09W04 | RIFL3AW09W06 | |||||||
| 12¨ | RIFL3AW12W04 | RIFL3AW12W06 | RIFL3AW12W09 | ||||||
| 16¨ | RIFL3AW16W04 | RIFL3AW16W06 | RIFL3AW16W09 | RIFL3AW16W12 | |||||
| 18¨ | RIFL3AW18W04 | RIFL3AW18W06 | RIFL3AW18W09 | RIFL3AW18W12 | RIFL3AW18W16 | ||||
| 20¨ | RIFL3AW20W04 | RIFL3AW20W06 | RIFL3AW20W09 | RIFL3AW20W12 | RIFL3AW20W16 | RIFL3AW20W18 | |||
| 24¨ | RIFL3AW24W04 | RIFL3AW24W06 | RIFL3AW24W09 | RIFL3AW24W12 | RIFL3AW24W16 | RIFL3AW24W18 | RIFL3AW24W20 | ||
| 30¨ | RIFL3AW30W04 | RIFL3AW30W06 | RIFL3AW30W09 | RIFL3AW30W12 | RIFL3AW30W16 | RIFL3AW30W18 | RIFL3AW30W20 | RIFL3AW30W24 | |
| 36¨ | RIFL3AW36W04 | RIFL3AW36W06 | RIFL3AW36W09 | RIFL3AW36W12 | RIFL3AW36W16 | RIFL3AW36W18 | RIFL3AW36W20 | RIFL3AW36W24 | RIFL3AW36W30 |
|
Sección C o Perfil “Z” (Ver tabla 1.17) aluminio calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
|||||||||
(Tabla 2.14)
Derivación Horizontal 45°
| 4" | 6" | 9" | 12" | 16" | 18" | 20" | 24" | 30" | 36" | |
|---|---|---|---|---|---|---|---|---|---|---|
| DHFL3A45W04 | DHFL3A45W06 | DHFL3A45W09 | DHFL3A45W12 | DHFL3A45W16 | DHFL3A45W18 | DHFL3A45W20 | DHFL3A45W24 | DHFL3A45W30 | DHFL3A45W36 | |
|
Perfil “Z” de aluminio calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
||||||||||
(Tabla 2.15)
Curva Ajustable Angulo de 0° A 90°
| 4" | 6" | 9" | 12" | 16" | 18" | 20" | 24" | 30" | 36" |
|---|---|---|---|---|---|---|---|---|---|
| CAFL3AW04 | CAFL3AW06 | CAFL3AW09 | CAFL3AW12 | CAFL3AW16 | CAFL3AW18 | CAFL3AW20 | CAFL3AW24 | CAFL3AW30 | CAFL3AW36 |
|
Perfil “Z” de aluminio calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
|||||||||
Las charolas de este tipo presentan una estructura metálica prefabricada que incluye aberturas en la superficie de soporte del cableado. Son ideales para cables debido a que los canales perforados ofrecen una pequeña corriente de aire mientras previenen las caídas de cables. Esta opción proporciona una excelente combinación entre ventilación y seguridad.
(Tabla 3.1)
Tramo Fondo Liso Perforado
| 4" | 6" | 9" | 12" | 16" | 18" | 20" | 24" | 30" | 36" |
|---|---|---|---|---|---|---|---|---|---|
| TRFP3AL120W04 | TRFP3AL120W06 | TRFP3AL120W09 | TRFP3AL120W12 | TRFP3AL120W16 | TRFP3AL120W18 | TRFP3AL120W20 | TRFP3AL120W24 | TRFP3AL120W30 | TRFP3AP120W36 |
|
Material Aluminio calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
|||||||||
(Tabla 3.2)
Curva Horizontal 45°
| # | 6" | 9" | 12" | 18" |
|---|---|---|---|---|
| 4¨ | CHFP3A45R08W04 | CHFP3A45R12W04 | CHFP3A45R24W04 | CHFP3A45R36W04 |
| 6¨ | CHFP3A45R08W06 | CHFP3A45R12W06 | CHFP3A45R24W06 | CHFP3A45R36W06 |
| 9¨ | CHFP3A45R08W09 | CHFP3A45R12W09 | CHFP3A45R24W09 | CHFP3A45R36W09 |
| 12¨ | CHFP3A45R08W12 | CHFP3A45R12W12 | CHFP3A45R24W12 | CHFP3A45R36W12 |
| 16¨ | CHFP3A45R08W16 | CHFP3A45R12W16 | CHFP3A45R24W16 | CHFP3A45R36W16 |
| 18¨ | CHFP3A45R08W18 | CHFP3A45R12W18 | CHFP3A45R24W18 | CHFP3A45R36W18 |
| 20¨ | CHFP3A45R08W20 | CHFP3A45R12W20 | CHFP3A45R24W20 | CHFP3A45R36W20 |
| 24¨ | CHFP3A45R08W24 | CHFP3A45R12W24 | CHFP3A45R24W24 | CHFP3A45R36W24 |
| 30¨ | CHFP3A45R08W30 | CHFP3A45R12W30 | CHFP3A45R24W30 | CHFP3A45R36W30 |
| 36¨ | CHFP3A45R08W36 | CHFP3A45R12W36 | CHFP3A45R24W36 | CHFP3A45R36W36 |
|
Sección C o Perfil “Z” (Ver tabla 1.3) de aluminio calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
||||
(Tabla 3.3)
Curva Horizontal 90°
| # | 8" | 12" | 24" | 36" |
|---|---|---|---|---|
| 4¨ | CHFP3A90R08W04 | CHFP3A90R12W04 | CHFP3A90R24W04 | CHFP3A90R36W04 |
| 6¨ | CHFP3A90R08W06 | CHFP3A90R12W06 | CHFP3A90R24W06 | CHFP3A90R36W06 |
| 9¨ | CHFP3A90R08W09 | CHFP3A90R12W09 | CHFP3A90R24W09 | CHFP3A90R36W09 |
| 12¨ | CHFP3A90R08W12 | CHFP3A90R12W12 | CHFP3A90R24W12 | CHFP3A90R36W12 |
| 16¨ | CHFP3A90R08W16 | CHFP3A90R12W16 | CHFP3A90R24W16 | CHFP3A90R36W16 |
| 18¨ | CHFP3A90R08W18 | CHFP3A90R12W18 | CHFP3A90R24W18 | CHFP3A90R36W18 |
| 20¨ | CHFP3A90R08W20 | CHFP3A90R12W20 | CHFP3A90R24W20 | CHFP3A90R36W20 |
| 24¨ | CHFP3A90R08W24 | CHFP3A90R12W24 | CHFP3A90R24W24 | CHFP3A90R36W24 |
| 30¨ | CHFP3A90R08W30 | CHFP3A90R12W30 | CHFP3A90R24W30 | CHFP3A90R36W30 |
| 36¨ | CHFP3A90R08W36 | CHFP3A90R12W36 | CHFP3A90R24W36 | CHFP3A90R36W36 |
|
Sección C o Perfil “Z” (Ver tabla 1.4) de aluminio calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
||||
(Tabla 3.4)
Curva Vertical Exterior 45°
| # | 8" | 12" | 24" | 36" |
|---|---|---|---|---|
| 4¨ | CVEFP3A45R08W04 | CVEFP3A45R12W04 | CVEFP3A45R24W04 | CVEFP3A45R36W04 |
| 6¨ | CVEFP3A45R08W06 | CVEFP3A45R12W06 | CVEFP3A45R24W06 | CVEFP3A45R36W06 |
| 9¨ | CVEFP3A45R08W09 | CVEFP3A45R12W09 | CVEFP3A45R24W09 | CVEFP3A45R36W09 |
| 12¨ | CVEFP3A45R08W12 | CVEFP3A45R12W12 | CVEFP3A45R24W12 | CVEFP3A45R36W12 |
| 16¨ | CVEFP3A45R08W16 | CVEFP3A45R12W16 | CVEFP3A45R24W16 | CVEFP3A45R36W16 |
| 18¨ | CVEFP3A45R08W18 | CVEFP3A45R12W18 | CVEFP3A45R24W18 | CVEFP3A45R36W18 |
| 20¨ | CVEFP3A45R08W20 | CVEFP3A45R12W20 | CVEFP3A45R24W20 | CVEFP3A45R36W20 |
| 24¨ | CVEFP3A45R08W24 | CVEFP3A45R12W24 | CVEFP3A45R24W24 | CVEFP3A45R36W24 |
| 30¨ | CVEFP3A45R08W30 | CVEFP3A45R12W30 | CVEFP3A45R24W30 | CVEFP3A45R36W30 |
| 36¨ | CVEFP3A45R08W36 | CVEFP3A45R12W36 | CVEFP3A45R24W36 | CVEFP3A45R36W36 |
|
Sección C o Perfil “Z” (Ver tabla 1.5) Lamina calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
||||
(Tabla 3.5)
Curva Vertical Exterior 90°
| # | 8" | 12" | 24" | 36" |
|---|---|---|---|---|
| 4¨ | CVEFP3A90R08W04 | CVEFP3A90R12W04 | CVEFP3A90R24W04 | CVEFP3A90R36W04 |
| 6¨ | CVEFP3A90R08W06 | CVEFP3A90R12W06 | CVEFP3A90R24W06 | CVEFP3A90R36W06 |
| 9¨ | CVEFP3A90R08W09 | CVEFP3A90R12W09 | CVEFP3A90R24W09 | CVEFP3A90R36W09 |
| 12¨ | CVEFP3A90R08W12 | CVEFP3A90R12W12 | CVEFP3A90R24W12 | CVEFP3A90R36W12 |
| 16¨ | CVEFP3A90R08W16 | CVEFP3A90R12W16 | CVEFP3A90R24W16 | CVEFP3A90R36W16 |
| 18¨ | CVEFP3A90R08W18 | CVEFP3A90R12W18 | CVEFP3A90R24W18 | CVEFP3A90R36W18 |
| 20¨ | CVEFP3A90R08W20 | CVEFP3A90R12W20 | CVEFP3A90R24W20 | CVEFP3A90R36W20 |
| 24¨ | CVEFP3A90R08W24 | CVEFP3A90R12W24 | CVEFP3A90R24W24 | CVEFP3A90R36W24 |
| 30¨ | CVEFP3A90R08W30 | CVEFP3A90R12W30 | CVEFP3A90R24W30 | CVEFP3A90R36W30 |
| 36¨ | CVEFP3A90R08W36 | CVEFP3A90R12W36 | CVEFP3A90R24W36 | CVEFP3A90R36W36 |
|
Sección C o Perfil “Z” (Ver tabla 1.6) aluminio calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
||||
(Tabla 3.6)
Curva Vertical Interior 45°
| # | 8" | 12" | 24" | 36" |
|---|---|---|---|---|
| 4¨ | CVIFP3A45R08W04 | CVIFP3A45R12W04 | CVIFP3A45R24W04 | CVIFP3A45R36W04 |
| 6¨ | CVIFP3A45R08W06 | CVIFP3A45R12W06 | CVIFP3A45R24W06 | CVIFP3A45R36W06 |
| 9¨ | CVIFP3A45R08W09 | CVIFP3A45R12W09 | CVIFP3A45R24W09 | CVIFP3A45R36W09 |
| 12¨ | CVIFP3A45R08W12 | CVIFP3A45R12W12 | CVIFP3A45R24W12 | CVIFP3A45R36W12 |
| 16¨ | CVIFP3A45R08W16 | CVIFP3A45R12W16 | CVIFP3A45R24W16 | CVIFP3A45R36W16 |
| 18¨ | CVIFP3A45R08W18 | CVIFP3A45R12W18 | CVIFP3A45R24W18 | CVIFP3A45R36W18 |
| 20¨ | CVIFP3A45R08W20 | CVIFP3A45R12W20 | CVIFP3A45R24W20 | CVIFP3A45R36W20 |
| 24¨ | CVIFP3A45R08W24 | CVIFP3A45R12W24 | CVIFP3A45R24W24 | CVIFP3A45R36W24 |
| 30¨ | CVIFP3A45R08W30 | CVIFP3A45R12W30 | CVIFP3A45R24W30 | CVIFP3A45R36W30 |
| 36¨ | CVIFP3A45R08W36 | CVIFP3A45R12W36 | CVIFP3A45R24W36 | CVIFP3A45R36W36 |
|
Sección C o Perfil “Z” (Ver tabla 1.7) aluminio calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
||||
(Tabla 3.7)
Curva Vertical Interior 90°
| # | 8" | 12" | 24" | 36" |
|---|---|---|---|---|
| 4¨ | CVIFP3A90R08W04 | CVIFP3A90R12W04 | CVIFP3A90R24W04 | CVIFP3A90R36W04 |
| 6¨ | CVIFP3A90R08W06 | CVIFP3A90R12W06 | CVIFP3A90R24W06 | CVIFP3A90R36W06 |
| 9¨ | CVIFP3A90R08W09 | CVIFP3A90R12W09 | CVIFP3A90R24W09 | CVIFP3A90R36W09 |
| 12¨ | CVIFP3A90R08W12 | CVIFP3A90R12W12 | CVIFP3A90R24W12 | CVIFP3A90R36W12 |
| 16¨ | CVIFP3A90R08W16 | CVIFP3A90R12W16 | CVIFP3A90R24W16 | CVIFP3A90R36W16 |
| 18¨ | CVIFP3A90R08W18 | CVIFP3A90R12W18 | CVIFP3A90R24W18 | CVIFP3A90R36W18 |
| 20¨ | CVIFP3A90R08W20 | CVIFP3A90R12W20 | CVIFP3A90R24W20 | CVIFP3A90R36W20 |
| 24¨ | CVIFP3A90R08W24 | CVIFP3A90R12W24 | CVIFP3A90R24W24 | CVIFP3A90R36W24 |
| 30¨ | CVIFP3A90R08W30 | CVIFP3A90R12W30 | CVIFP3A90R24W30 | CVIFP3A90R36W30 |
| 36¨ | CVIFP3A90R08W36 | CVIFP3A90R12W36 | CVIFP3A90R24W36 | CVIFP3A90R36W36 |
|
Sección C o Perfil “Z” (Ver tabla 1.8) aluminio calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
||||
(Tabla 3.8)
TEE Horizontal
| # | 8" | 12" | 24" | 36" |
|---|---|---|---|---|
| 4¨ | THFP3AR08W04 | THFP3AR12W04 | THFP3AR24W04 | THFP3AR36W04 |
| 6¨ | THFP3AR08W06 | THFP3AR12W06 | THFP3AR24W06 | THFP3AR36W06 |
| 9¨ | THFP3AR08W09 | THFP3AR12W09 | THFP3AR24W09 | THFP3AR36W09 |
| 12¨ | THFP3AR08W12 | THFP3AR12W12 | THFP3AR24W12 | THFP3AR36W12 |
| 16¨ | THFP3AR08W16 | THFP3AR12W16 | THFP3AR24W16 | THFP3AR36W16 |
| 18¨ | THFP3AR08W18 | THFP3AR12W18 | THFP3AR24W18 | THFP3AR36W18 |
| 20¨ | THFP3AR08W20 | THFP3AR12W20 | THFP3AR24W20 | THFP3AR36W20 |
| 24¨ | THFP3AR08W24 | THFP3AR12W24 | THFP3AR24W24 | THFP3AR36W24 |
| 30¨ | THFP3AR08W30 | THFP3AR12W30 | THFP3AR24W30 | THFP3AR36W30 |
| 36¨ | THFP3AR08W36 | THFP3AR12W36 | THFP3AR24W36 | THFP3AR36W36 |
|
Sección C o Perfil “Z” (Ver tabla 1.9) aluminio calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
||||
(Tabla 3.9)
X Horizontal
| # | 8" | 12" | 24" | 36" |
|---|---|---|---|---|
| 4¨ | XHFP3AR08W04 | XHFP3AR12W04 | XHFP3AR24W04 | XHFP3AR36W04 |
| 6¨ | XHFP3AR08W06 | XHFP3AR12W06 | XHFP3AR24W06 | XHFP3AR36W06 |
| 9¨ | XHFP3AR08W09 | XHFP3AR12W09 | XHFP3AR24W09 | XHFP3AR36W09 |
| 12¨ | XHFP3AR08W12 | XHFP3AR12W12 | XHFP3AR24W12 | XHFP3AR36W12 |
| 16¨ | XHFP3AR08W16 | XHFP3AR12W16 | XHFP3AR24W16 | XHFP3AR36W16 |
| 18¨ | XHFP3AR08W18 | XHFP3AR12W18 | XHFP3AR24W18 | XHFP3AR36W18 |
| 20¨ | XHFP3AR08W20 | XHFP3AR12W20 | XHFP3AR24W20 | XHFP3AR36W20 |
| 24¨ | XHFP3AR08W24 | XHFP3AR12W24 | XHFP3AR24W24 | XHFP3AR36W24 |
| 30¨ | XHFP3AR08W30 | XHFP3AR12W30 | XHFP3AR24W30 | XHFP3AR36W30 |
| 36¨ | XHFP3AR08W36 | XHFP3AR12W36 | XHFP3AR24W36 | XHFP3AR36W36 |
|
Sección C o Perfil “Z” (Ver tabla 1.10) aluminio calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
||||
(Tabla 3.10)
TEE Vertical
| # | 8" | 12" | 24" | 36" |
|---|---|---|---|---|
| 4¨ | TVFP3AR08W04 | TVFP3AR12W04 | TVFP3AR24W04 | TVFP3AR36W04 |
| 6¨ | TVFP3AR08W06 | TVFP3AR12W06 | TVFP3AR24W06 | TVFP3AR36W06 |
| 9¨ | TVFP3AR08W09 | TVFP3AR12W09 | TVFP3AR24W09 | TVFP3AR36W09 |
| 12¨ | TVFP3AR08W12 | TVFP3AR12W12 | TVFP3AR24W12 | TVFP3AR36W12 |
| 16¨ | TVFP3AR08W16 | TVFP3AR12W16 | TVFP3AR24W16 | TVFP3AR36W16 |
| 18¨ | TVFP3AR08W18 | TVFP3AR12W18 | TVFP3AR24W18 | TVFP3AR36W18 |
| 20¨ | TVFP3AR08W20 | TVFP3AR12W20 | TVFP3AR24W20 | TVFP3AR36W20 |
| 24¨ | TVFP3AR08W24 | TVFP3AR12W24 | TVFP3AR24W24 | TVFP3AR36W24 |
| 30¨ | TVFP3AR08W30 | TVFP3AR12W30 | TVFP3AR24W30 | TVFP3AR36W30 |
| 36¨ | TVFP3AR08W36 | TVFP3AR12W36 | TVFP3AR24W36 | TVFP3AR36W36 |
|
Sección C o Perfil “Z” (Ver tabla 1.11) aluminio calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
||||
(Tabla 3.11)
Reducción Recta
| # | 4 | 6" | 9" | 12" | 16" | 18" | 20" | 24" | 30" |
|---|---|---|---|---|---|---|---|---|---|
| 6¨ | RRFP3AW06W04 | ||||||||
| 9¨ | RRFP3AW09W04 | RRFP3AW09W06 | |||||||
| 12¨ | RRFP3AW12W04 | RRFP3AW12W06 | RRFP3AW12W09 | ||||||
| 16¨ | RRFP3AW16W04 | RRFP3AW16W06 | RRFP3AW16W09 | RRFP3AW16W12 | |||||
| 18¨ | RRFP3AW18W04 | RRFP3AW18W06 | RRFP3AW18W09 | RRFP3AW18W12 | RRFP3AW18W16 | ||||
| 20¨ | RRFP3AW20W04 | RRFP3AW20W06 | RRFP3AW20W09 | RRFP3AW20W12 | RRFP3AW20W16 | RRFP3AW20W18 | |||
| 24¨ | RRFP3AW24W04 | RRFP3AW24W06 | RRFP3AW24W09 | RRFP3AW24W12 | RRFP3AW24W16 | RRFP3AW24W18 | RRFP3AW24W20 | ||
| 30¨ | RRFP3AW30W04 | RRFP3AW30W06 | RRFP3AW30W09 | RRFP3AW30W12 | RRFP3AW30W16 | RRFP3AW30W18 | RRFP3AW30W20 | RRFP3AW30W24 | |
| 36¨ | RRFP3AW36W04 | RRFP3AW36W06 | RRFP3AW36W09 | RRFP3AW36W12 | RRFP3AW36W16 | RRFP3AW36W18 | RRFP3AW36W20 | RRFP3AW36W24 | RRFP3AW36W30 |
|
Sección C o Perfil “Z” (Ver tabla 1.14) aluminio calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
|||||||||
(Tabla 3.12)
Reducción Derecha
| # | 4 | 6" | 9" | 12" | 16" | 18" | 20" | 24" | 30" |
|---|---|---|---|---|---|---|---|---|---|
| 6¨ | RDFP3AW06W04 | ||||||||
| 9¨ | RDFP3AW09W04 | RDFP3AW09W06 | |||||||
| 12¨ | RDFP3AW12W04 | RDFP3AW12W06 | RDFP3AW12W09 | ||||||
| 16¨ | RDFP3AW16W04 | RDFP3AW16W06 | RDFP3AW16W09 | RDFP3AW16W12 | |||||
| 18¨ | RDFP3AW18W04 | RDFP3AW18W06 | RDFP3AW18W09 | RDFP3AW18W12 | RDFP3AW18W16 | ||||
| 20¨ | RDFP3AW20W04 | RDFP3AW20W06 | RDFP3AW20W09 | RDFP3AW20W12 | RDFP3AW20W16 | RDFP3AW20W18 | |||
| 24¨ | RDFP3AW24W04 | RDFP3AW24W06 | RDFP3AW24W09 | RDFP3AW24W12 | RDFP3AW24W16 | RDFP3AW24W18 | RDFP3AW24W20 | ||
| 30¨ | RDFP3AW30W04 | RDFP3AW30W06 | RDFP3AW30W09 | RDFP3AW30W12 | RDFP3AW30W16 | RDFP3AW30W18 | RDFP3AW30W20 | RDFP3AW30W24 | |
| 36¨ | RDFP3AW36W04 | RDFP3AW36W06 | RDFP3AW36W09 | RDFP3AW36W12 | RDFP3AW36W16 | RDFP3AW36W18 | RDFP3AW36W20 | RDFP3AW36W24 | RDFP3AW36W30 |
|
Sección C o Perfil “Z” (Ver tabla 1.16) aluminio calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
|||||||||
(Tabla 3.13)
Reducción Izquierda
| # | 4 | 6" | 9" | 12" | 16" | 18" | 20" | 24" | 30" |
|---|---|---|---|---|---|---|---|---|---|
| 6¨ | RIFP3AW06W04 | ||||||||
| 9¨ | RIFP3AW09W04 | RIFP3AW09W06 | |||||||
| 12¨ | RIFP3AW12W04 | RIFP3AW12W06 | RIFP3AW12W09 | ||||||
| 16¨ | RIFP3AW16W04 | RIFP3AW16W06 | RIFP3AW16W09 | RIFP3AW16W12 | |||||
| 18¨ | RIFP3AW18W04 | RIFP3AW18W06 | RIFP3AW18W09 | RIFP3AW18W12 | RIFP3AW18W16 | ||||
| 20¨ | RIFP3AW20W04 | RIFP3AW20W06 | RIFP3AW20W09 | RIFP3AW20W12 | RIFP3AW20W16 | RIFP3AW20W18 | |||
| 24¨ | RIFP3AW24W04 | RIFP3AW24W06 | RIFP3AW24W09 | RIFP3AW24W12 | RIFP3AW24W16 | RIFP3AW24W18 | RIFP3AW24W20 | ||
| 30¨ | RIFP3AW30W04 | RIFP3AW30W06 | RIFP3AW30W09 | RIFP3AW30W12 | RIFP3AW30W16 | RIFP3AW30W18 | RIFP3AW30W20 | RIFP3AW30W24 | |
| 36¨ | RIFP3AW36W04 | RIFP3AW36W06 | RIFP3AW36W09 | RIFP3AW36W12 | RIFP3AW36W16 | RIFP3AW36W18 | RIFP3AW36W20 | RIFP3AW36W24 | RIFP3AW36W30 |
|
Sección C o Perfil “Z” (Ver tabla 1.17) aluminio calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
|||||||||
(Tabla 3.14)
Derivación Horizontal 45°
| 4" | 6" | 9" | 12" | 16" | 18" | 20" | 24" | 30" | 36" |
|---|---|---|---|---|---|---|---|---|---|
| DHFP3A45W04 | DHFP3A45W06 | DHFP3A45W09 | DHFP3A45W12 | DHFP3A45W16 | DHFP3A45W18 | DHFP3A45W20 | DHFP3A45W24 | DHFP3A45W30 | DHFP3A45W36 |
|
Perfil “Z” de aluminio calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
|||||||||
(Tabla 3.15)
Curva Ajustable Angulo de 0° A 90°
| 4" | 6" | 9" | 12" | 16" | 18" | 20" | 24" | 30" | 36" |
|---|---|---|---|---|---|---|---|---|---|
| CAFP3AW04 | CAFP3AW06 | CAFP3AW09 | CAFP3AW12 | CAFP3AW16 | CAFP3AW18 | CAFP3AW20 | CAFP3AW24 | CAFP3AW30 | CAFP3AW36 |
|
Perfil “Z” de aluminio calibre 14. Cada pieza incluye 2 conectores rectos cal. 14,12 tornillos cabeza coche Ø 5/16” x 3/4", 12 Tuercas hexagonales Ø 5/16” y 12 rondanas planas Ø 5/16”. Peraltes 3A=3 1/4”, 4=4”, 4B=4 1/2", 5=5”, 6=6”. |
|||||||||
Para CHALUMEX es importante tu opinión y
brindar el servicio de calidad
que te mereces,
envíanos un correo para que podamos conocerte
y darte nuestras mejores ofertas.
Elegimos Tultepec para nuestra oficina con el objetivo de estar cerca de nuestros clientes. ¡Visítenos y no se arrepentirán!
